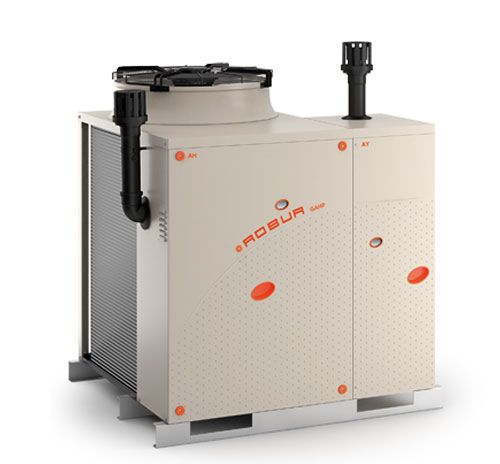

KOMBINOVANÁ JEDNOTKA Gitié AHAY

  • ÚČINNOSŤ VYKUROVANIA AŽ 164 %

  • ZNÍŽENIE PREVÁDZKOVÝCH NÁKLADOV O 40 % PROTI TRADIČNEJ TECHNOLÓGII

  • DOSTUPNÉ VE DVOCH VÝKONOCH 77 A 95 KW

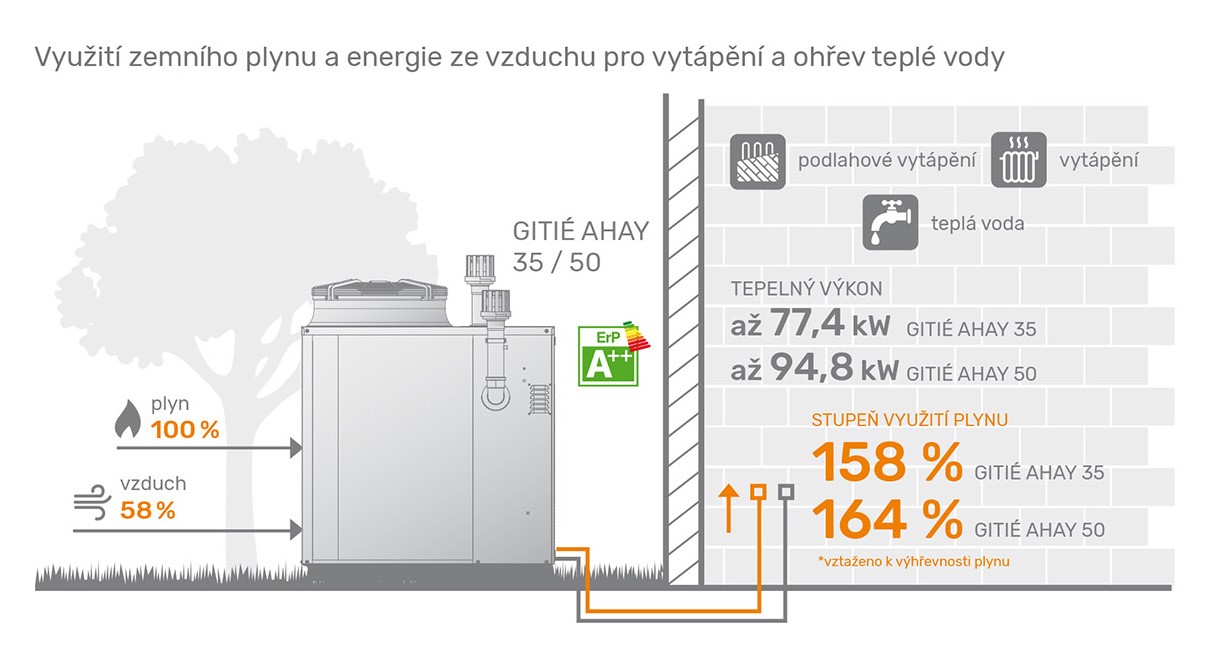

Kompaktná zostava plynového absorpčného tepelného čerpadla využívajúca zemný plyn a nízkopotenciálnu energiu zo vzduchu a kondenzačného kotla. Technológia vhodná na vykurovanie a prípravu teplej vody najmä pre bytové domy, administratívne objekty a stavby s multifunkčným využitím. GITIÉ je integrovaná jednotka, ktorá vďaka systému "Plug n´play"ponúka jednoduché zapojenie do tradičného vykurovacieho systému alebo napojenie na solárny systém.

DATA | /zasobnik_obrazku_produkty/gahp_a | logo_hydrogen.jpg

Energetická třída: A++









Nezáväzný dopyt

Popis

Jednotka Gitié AHAY predstavuje jednoduché riešenie pre vykurovanie a ohrev teplej vody až na 80°C.

  • GITIÉ je integrovaná, z výroby predpripravená jednotka, ktorá vďaka systému „Plug n´play“ ponúka jednoduché zapojenie do tradičného vykurovacieho systému alebo napojenie na solárny systém.
  • GITIÉ ponúka efektívne úsporné riešenie pri použití energie z obnoviteľných zdrojov.
  • GITIÉ = efektívnejšia náhrada systému „kotol + solárne panely“
  • GITIÉ pridá na 1 kW zemného plynu 0,5 kW energie z obnoviteľných zdrojov bezplatne po 24 hodín denne.



GITIE AHAY 2.0

Služby a základnej ceny

PREDAJOM TO PRE NÁS NEKONČÍ! O všetky nainštalované zariadenia sa radi postaráme aj po uvedení do prevádzky.

  • Poskytujeme rýchly a profesionálny záručný a pozáručný servis jednotiek ROBUR vlastnými zamestnancami
  • Zamestnanci sú pravidelne školení výrobcom, disponujú dokonalou technickou znalosťou jednotiek
  • Servisné vozidlá sú kompletne vybavené náhradnými dielmi pre všetky typy jednotiek Robur, žiadne čakanie na ďalší servisný zásah a navršovanie kilometrov
  • Jednotlivé servisné požiadavky okamžite spracováva dispečing našej firmy


SLUŽBY ROBUR:

  • TECHNICKÁ PODPORA PRED REALIZÁCIOU


Naše získané skúsenosti z predchádzajúcich inštalácií vám môžu pomôcť pri výbere najvhodnejšieho typu tepelného zdroja. Využite kontakty a neváhajte sa nás opýtať na to, čo vás zaujíma.

  • UVEDENIE DO PREVÁDZKY SAMOSTATNÝCH ČERPADIEL, LINKOV (ZOSTÁV)

Aby ste mohli plne využiť záruku na zariadenie, je na začiatku nutné jeho sprevádzkovanie kvalifikovaným technikom našej firmy. Uvedenie do prevádzky je možné objednať prostredníctvom webového formulára alebo si vyžiadajte objednávkový formulár a my vám ho zašleme do e-mailu. Podrobnejšie informácie týkajúce sa pripravenosti na uvedenie do prevádzky získate na zelenej servisnej linke 800 153 491.

  • PRAVIDELNÉ SERVISNÉ PREHLIADKY

Starostlivosť o akýkoľvek plynový zdroj je povinnosťou každého prevádzkovateľa.
Pravidelným servisom predĺžite životnosť svojho zdroja.

Súčasťou prehliadky je predovšetkým kontrola a nastavenie prevádzkových a bezpečnostných prvkov vr. kontroly plynotesnosti. Po vykonané prehliadke dostanete protokol o prehliadke so všetkými zistenými a odstránenými poruchami.

  •  MONITORING PREVÁDZKY TEPELNÝCH ČERPADIEL

Sledovaním môžete získať úspornú a spoľahlivú prevádzku

V súčasnosti je možné vytvoriť širokú škálu kvalitných vykurovacích zdrojov. Nielen samotný výber zdroja, ale predovšetkým spôsob jeho prevádzkovania dokáže často výrazne ovplyvniť náklady na spotrebu energií (plyn, elektrina) aj samotnú údržbu. A dosiahnuť laboratórne namerané výkony nie je vždy samozrejmosťou.

Tepelné čerpadlá využívajúce obnoviteľné zdroje energie sú všeobecne citlivejšie na nevhodné prevádzkovanie než tradičné kondenzačné kotly.

Napr.:

  • prevádzka na príliš vysoké teploty (tepelné čerpadlo je nízkoteplotný zdroj)
  • zbytočné cyklovanie jednotiek alebo celých kaskád (zvyšuje spotrebu elektrickej energie a znižuje účinnosť a životnosť zdroja)
  • príliš rýchly nábeh bivalentných zdrojov môže zvyšovať prevádzkové náklady (zvyšuje spotrebu plynu)

Dosiahnuť optimálnu úspornú prevádzku s vysokou účinnosťou a zachovaním komfortu vo vykurovanom objekte však nie je možné už pri uvedení do prevádzky alebo následne pri pravidelnej kontrole zdroja. Samotný fakt, že v objekte nie je zima, k spokojnosti nestačí. Je nutné dlhšie sledovanie prevádzky za rôznych podmienok – meniaca sa vonkajšia teplota, rôzne požiadavky podľa denného režimu, rýchlosť nábehu po nočnom alebo víkendovom útlme a pod. Vynikajúcim riešením je preto diaľkové monitorovanie prevádzky zdroja, ktoré umožňuje podrobné sledovanie všetkých prevádzkových stavov aj s prípadnými poruchami. Vďaka tomuto monitoringu je možné odhaliť vyššie popísané nevhodné prevádzkovanie zdroja a dosiahnuť vysokú účinnosť a spoľahlivosti prevádzky.

Monitoring prevádzky

Inštalácie s tepelnými čerpadlami Robur sú vybavené komunikačným rozhraním (GSM komunikátor), ktoré umožňuje vzdialene prijímať a ukladať podrobné informácie o prevádzkovom stave každého tepelného čerpadla. Vďaka tomuto je možné, po odsúhlasení so zákazníkom, ovplyvniť všetky významné parametre týkajúce sa nastavenia napr. ekvitermných/teplotných kriviek, časovačov, konštánt pre riadenie kaskády aj spúšťanie bivalentného zdroja.


Vzdialený monitoring prevádzky na základe servisných zmlúv vykonávame pre viac než 95 % dodaných tepelných čerpadiel Robur v ČR.

  • OPRAVY A SERVIS TEPELNÝCH ČERPADIEL

Prídeme a postaráme sa o rýchle odstránenie poruchy. Na objednanie servisu využite e-mail: servis@robur.cz, zelená linka: 800 153 491.

Technické parametre

  GITIÉ AHAY35 GITIÉ AHAY50
REŽIM TOPENÍ (1)
Sezónní energetická účinnost vytápění (Erp) instalace střední teplota A++ – –
Tepelný výkon (A7W35) kW 77,4 94,8
Účinnost GUE (A7W35) % 131 126
Tepelný výkon (A7W50) kW 74,7 91,8
Účinnost GUE (A7W50) % 126 122
Výkon kondenzačního kotle (operační bod 80/60 °C) kW 33,4 49,2
Účinnost kondenzačního kotle (operační bod 50/30 °C) % 106,4 106,8
Maximální teplota výstupní vody ÚT / TUV °C 65/80 65/80
Maximální teplota vratné vody (zpátečky) pro ÚT / TUV °C 55/70 55/70
Teplota okolního vzduchu (suchá) maximum °C 45 45
minimum °C -15 (2) -15 (2)
ELEKTRICKÉ SPECIFIKACE
Napětí 230 V – 50 Hz
Nominální elektrický příkon (5) silent verze se sníženou rychlostí otáček ventilátoru max./min. kW 1,12/0,85 1,15/0,88
Stupeň krytí IP - X5D X5D
INSTALAČNÍ DATA
Provozní hmotnost silent verze se sníženou hlučností kg 487 500
Maximální tepelný příkon kW 59,2 75,2
Maximální spotřeba plynu zemní plyn G20 (3) m3/h 6,32 8,01
G30 (4) kg/h 4,71 5,97
G31 kg/h 4,64 5,88
Akustický tlak Lp v 5 metrech silent verze se sníženou rychlostí otáček při max. rychlosti dB(A) 52,0 52,0
silent verze se sníženou rychlostí otáček při min. rychlosti dB(A) 49,0 49,0
Dimenze vstup/výstup vody (4 trubková verze) “ F 11⁄4 11⁄4
vstup/výstup vody (2 trubková verze) “ F 11⁄4 11⁄4
přípojky vody “ M 3⁄4 3⁄4
odvodu spalin tepelného čerpadla mm 80 80
odvodu spalin kondenzačního kotle mm 80 80

(1) Jmenovité podmínky v souladu s EN12309-2.
(2) Dostupné ve verzi pro provoz až do -25°C.
(3) PCI 34,02 MJ/m3 (9,45 kWh/m3) při 15°C – 1013 mbar.
(4) PCI 46,34 MJ/kg (12,87 kWh/kg) při 15°C – 1013 mbar.
(5) ±10% v závislosti na napájecím napětí a toleranci spotřeby elektromotoru

Technologia: Zostavy plynových absorpčných tepelných čerpadiel

Príslušenstvo

Digitálny ovládač DDC -

Digitálny ovládač DDC

Základné riadenie jednotiek v kaskáde je zaistené pomocou ovládača DDC (direct digital controler), ktorý zaisťuje:



  • kaskádové riadenie zdrojov – podľa nastavených parametrov a aktuálnej potreby na dodávku energie je vždy v prevádzke len nevyhnutný počet jednotiek, pričom prvé sú vždy využité tie s najmenším počtom prevádzkových hodín.
  • Zadanie prevádzkových parametrov (požadovaná teplota, počet stupňov kaskády, ekvitermná krivka)
  • Komunikácia s nadradeným systémom MaR pomocou protokolu MODBus RTU 2.0
Interface RB100 a RB200 -

Interface RB100 a RB200

RB 100 a RB 200 je zariadenie vyvinuté na riadenie aplikácií zostavených z vykurovacích/chladiacich jednotiek Robur a absorpčných tepelných čerpadiel ROBUR v spolupráci s digitálnym ovládačom DDC.

Funkcie:



  • spracovanie maximálne štyroch požiadaviek na zdroj vykurovania/ chladenia a dvoch nezávislých požiadaviek na ohrev TÚV (analógové vstupy 0 – 10 V alebo digitálne ON/OFF)
  • regulátor na ovládanie trojcestných prepínacích ventilov – typicky pre ohrev TÚV alebo sezónne prepínanie vykurovanie/chladenie pre sústavy s dvojrúrkovým rozvodom
  • interface RB200 – umožňuje kombináciu tepelných čerpadiel Robur s kotlami inej značky v spoločnej kaskáde riadenej DDC

Dokumentácia

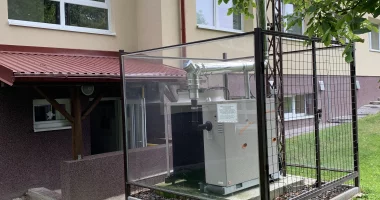

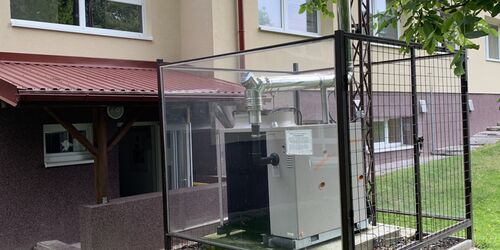

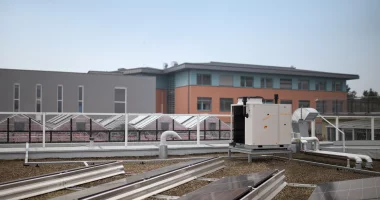

Referencie
